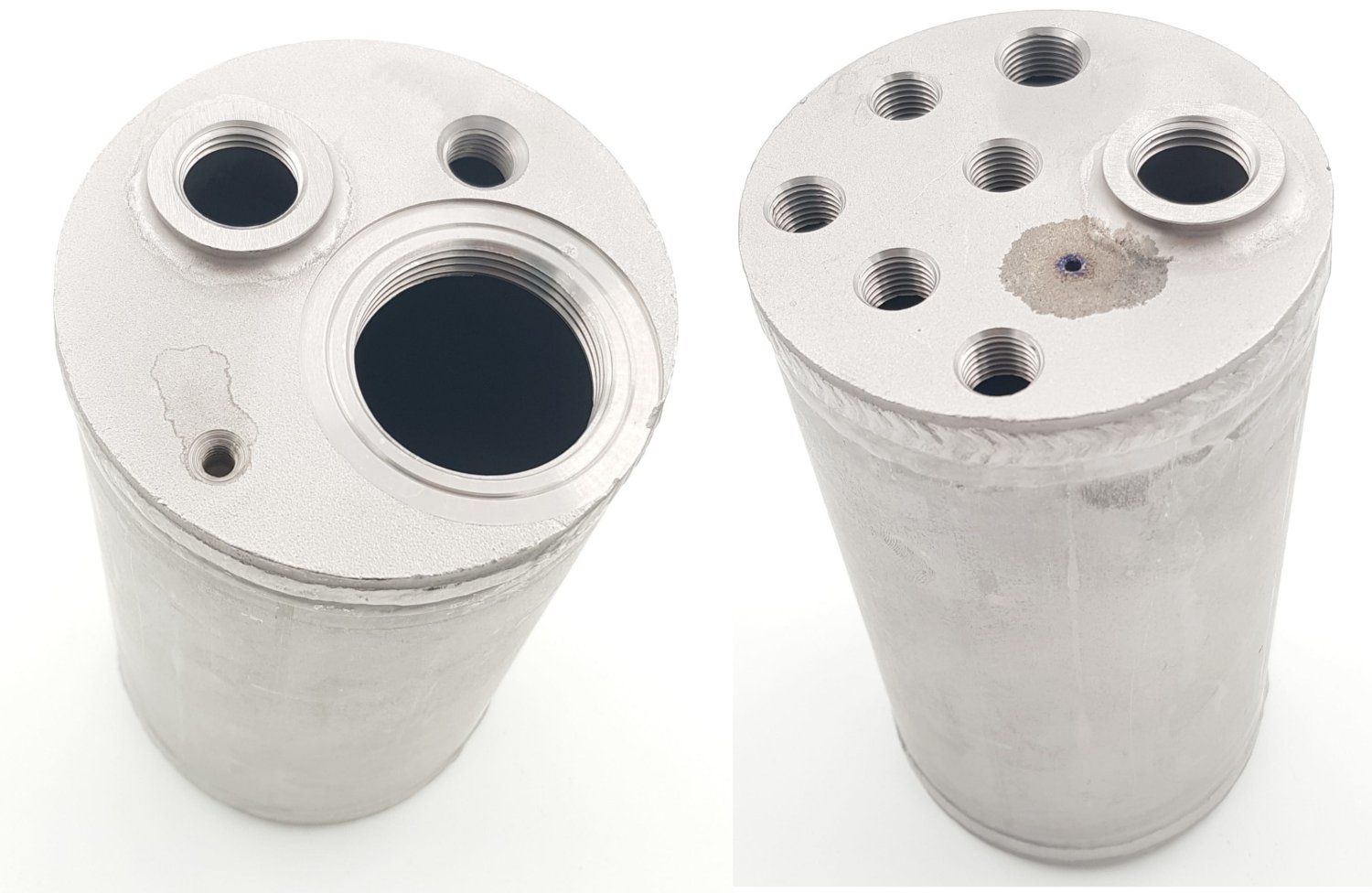

Das Foto zeigt links die Anschlüsse unten, rechts die Anschlüsse oben, geliefert wird ein Stück
Anschlüsse oben:
Wärmetauscher 1/2"
5 x 1/4" (Sonden, Unterdruckventil, Dampf, Manometer/Pressostat)
1 x 3/8" (Sicherheitsventil)
1 x M4 Innengewinde
Anschlüsse unten:
Wärmetauscher 1/2"
Heizung 1 1/4"
1/4" (Heißwasser, Kesselfüllung)
1 x M6 Innengewinde
Quick Mill Andreja
Achtung: Gewinde unten für Montage an Rahmen nicht vorhanden, von den restlichen Anschlüssen her auch passend für:
BFC Junior
BFC Levetta
BFC Ela
BFC Junior Pulsante
BFC Reale
⌀ 100mm +/-2mm Höhe 183mm/191mm (inkl. Wärmetauscherfitting) +/-3mm Anschlüsse oben: Wärmetauscher 1/2" 5 x 1/4" (Sonden, Unterdruckventil, Dampf, Manometer/Pressostat) 1 x 3/8" (Sicherheitsventil) Anschlüsse unten: Wärmetauscher 1/2" Heizung 1 1/4" 1/4" (Heißwasser, Kesselfüllung) 2 x Innengewinde für Fixierung des Kessels an den Rahmen passend für: BFC Junior BFC Junior Plus BFC Levetta BFC Ela BFC Junior Pulsante BFC Reale Quick Mill Andreja Hinweis: bedingt durch die Lagerhaltung können Spuren von Kupferoxid am Kessel anhaften, welche keine Auswirkung auf die Artikelqualität haben.
Oben: 1/2" Wärmetauscher 4 x 1/4" 2 x 1/8" 1 x M4 (Sacklock) Unten: 1 1/4" Heizung 1/2" Wärmetauscher 1/4" 1/8"
